ネットワークの設定

タグVLANに対応したNICで仮想スイッチを作成しておく。
　→　ネットワークの追加

タグVLANの設定

VMware vSphere Clientで仮想スイッチにタグVLANの設定をする。

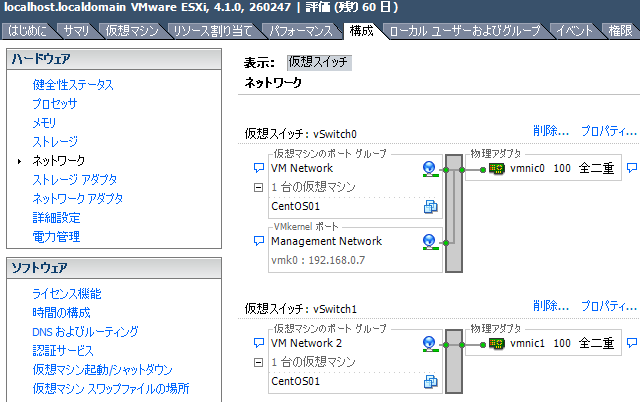

仮想スイッチの「プロパティ...」をクリックする。

ネットワークを選択し「編集...」ボタンを押下する。

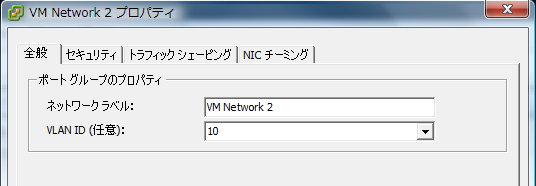

「VLAN ID」コンボボックスに任意のVLAN IDを指定する。（上記では10を指定）

後は対向のVLAN対応スイッチもしくはルータのVLAN設定を行う。
下記はYAMAHA RTX1100での例。

vlan lan3/1 802.1q vid=10
vlan lan3/2 802.1q vid=20
vlan lan3/3 802.1q vid=30
vlan lan3/4 802.1q vid=40

ip lan3/1 address 192.168.10.100/24
ip lan3/2 address 192.168.11.100/24
ip lan3/2 address 192.168.12.100/24
ip lan3/4 address 192.168.13.100/24

dhcp service server
dhcp scope 1 192.168.10.2-192.168.10.254/24
dhcp scope 2 192.168.11.2-192.168.11.254/24
dhcp scope 3 192.168.12.2-192.168.12.254/24
dhcp scope 4 192.168.13.2-192.168.13.254/24

これで仮想スイッチとその対向のVLAN対応スイッチやルータ間でトランクが構成される。
